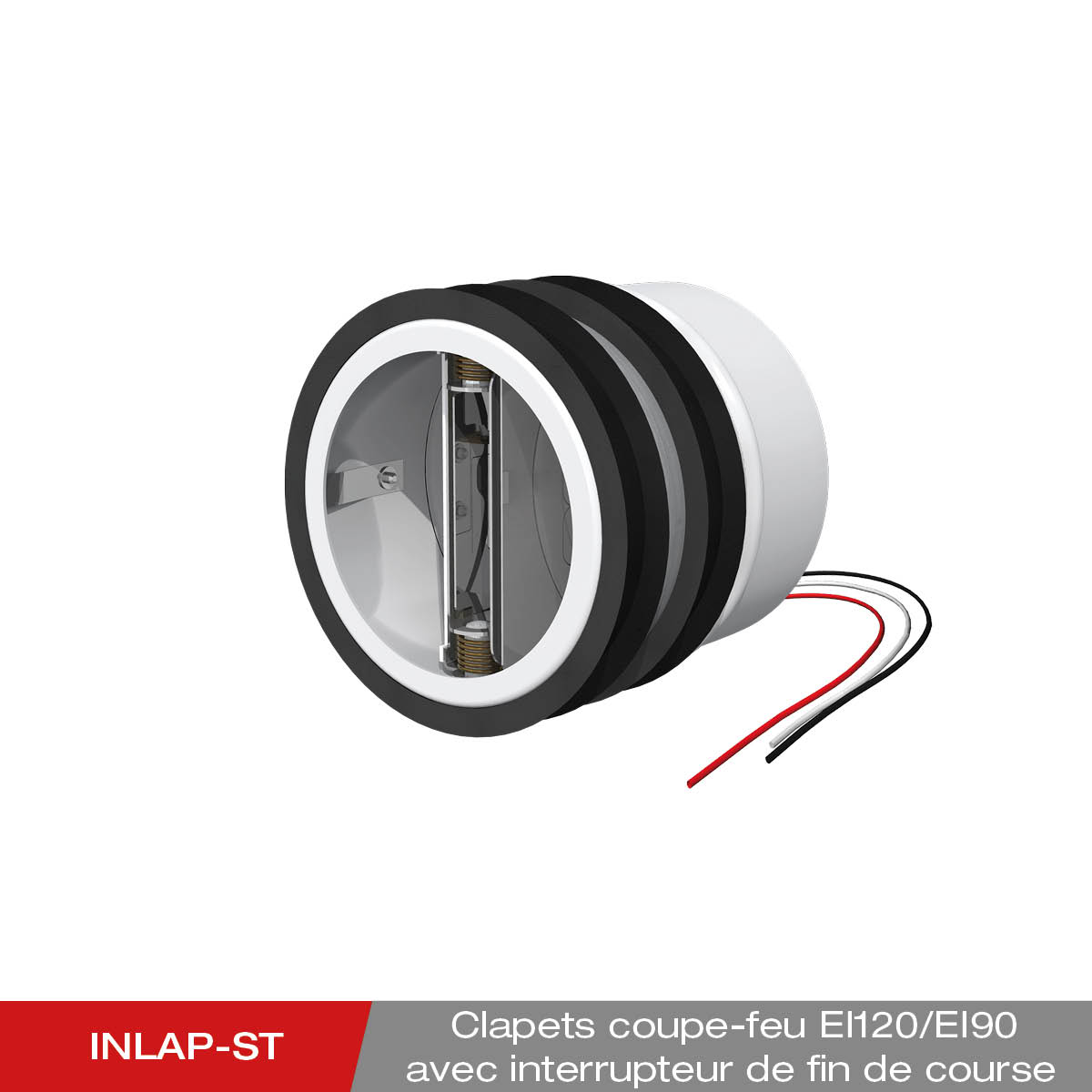

Produit - INLAP-STE Clapet coupe-feu avec interrupteur de fin de course

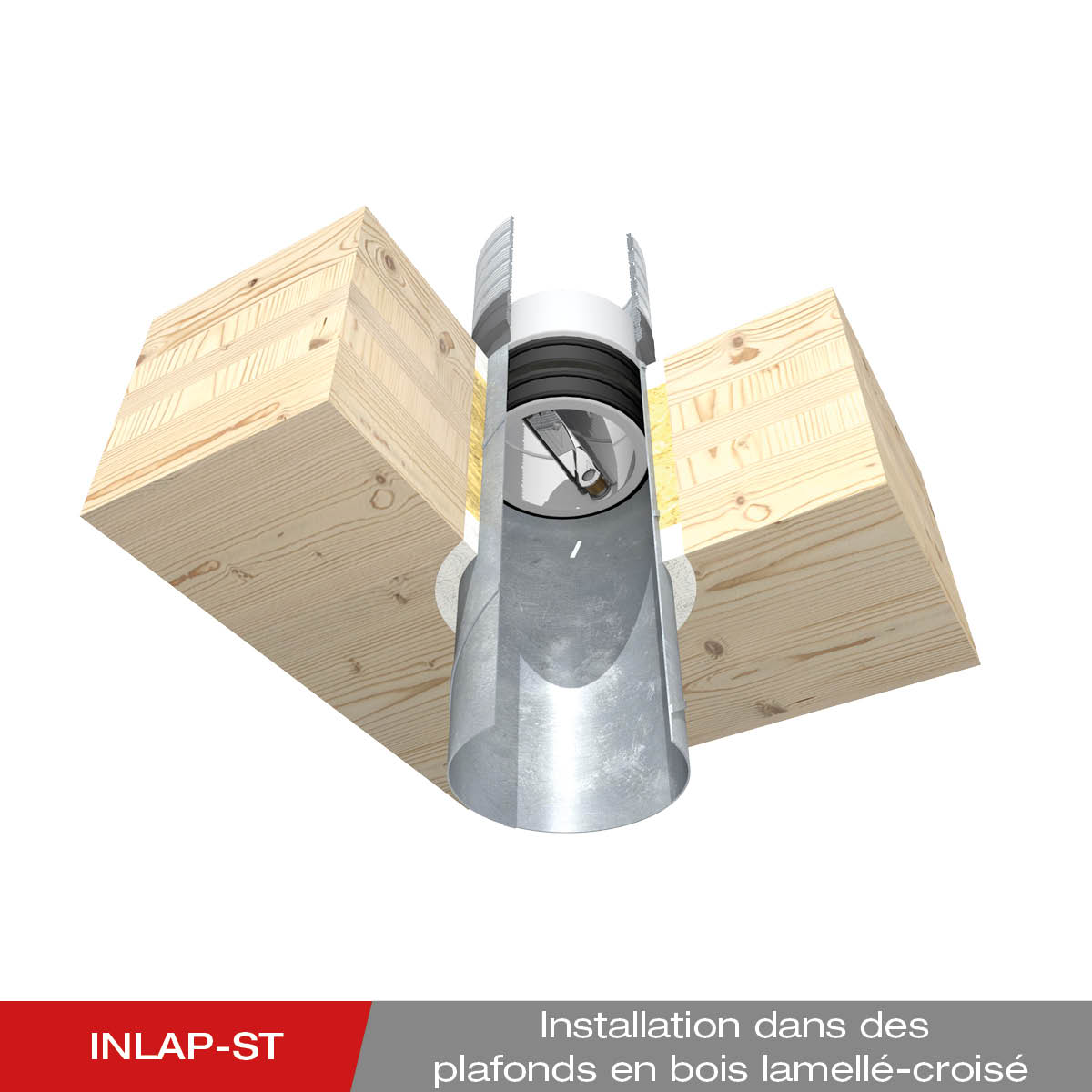

Montage - INLAP-ST dans un plafond en contreplaqué de planches

Montage - INLAP-ST dans une cloison légère

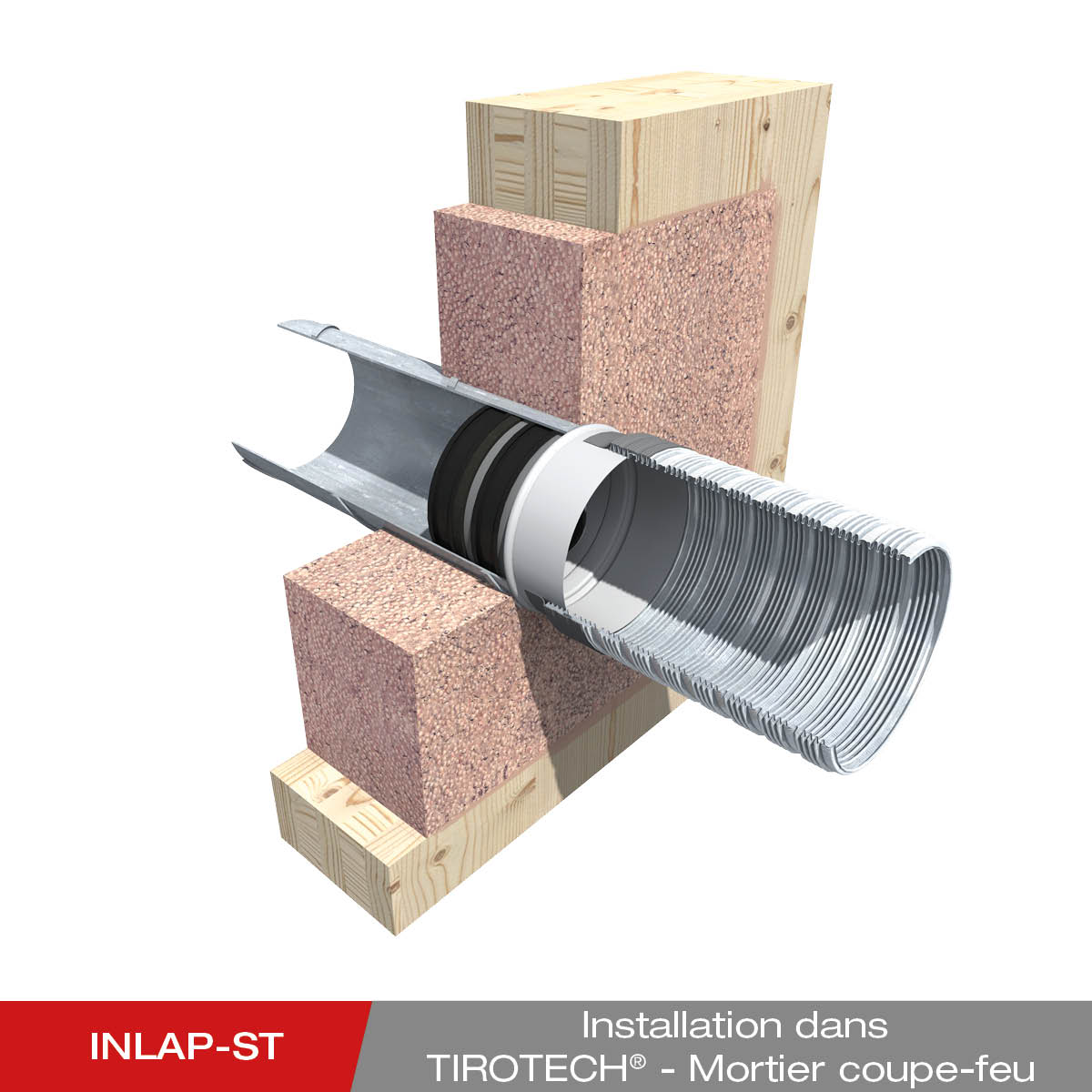

Montage - INLAP-ST dans le mortier coupe-feu TIROTECH

INLAP-ST

Clapet coupe-feu

Brèves informations

Classification : EI120(ho,ve,i↔o)S
Dimensions : DN100 à DN250
Clapet coupe-feu conforme à la norme EN 15650
Avec raccord de tuyau intégré
En option avec interrupteur de fin de course

Informations sur les produits Téléchargements

Demandes

Téléchargements

Notice de montage et déclaration de performance

Dépliant d'information

Brochure sur la construction en bois

Texte de l'appel d'offres

Autres langues

Anglais

Instructions d'installation
& DoP

Dépliant d'information

Brochure sur la construction en bois

Français

Instructions de montage
& DoP

Brochure

Brochure sur la construction en bois

Néerlandais

Dépliant d'information

Brochure sur la construction en bois

Croate

Instructions d'installation d'
& DoP

Estonie

Notice d'installation
& DoP

Brochure d'information

Brochure sur les structures en bois

En letton

Notice d'installation
& DoP

Brochure informative

Brochure sur la construction en bois

En lituanien

Brochure sur les constructions en bois

Brochure d'information

Caractéristiques particulières

Raccord de tuyau pour des conduites d'air supplémentaires
Faible perte de pression
Montage et mise à niveau faciles



Description du produit

Le clapet coupe-feu à encastrer INLAP-ST avec raccord de tuyau intégré selon EN 15650 sert à cloisonner les conduits d'air en gaines agrafées avec ou sans isolation.

Il se compose d'un boîtier en tôle d'acier peint en blanc par poudrage avec une couche isolante extérieure. Les lames de clapet multicouches en acier inoxydable sont maintenues en position ouverte par un dispositif de déclenchement thermique. Les deux joints à lèvres en U garantissent un maintien sûr dans la conduite d'air.



Fonctionnement

En cas d'incendie, le dispositif de déclenchement thermique réagit et les lames du clapet se ferment sous l'effet d'un ressort. Ensuite, les agents isolants intégrés dans la lame du clapet se dilatent - la section du tube est fermée et la transmission de chaleur vers le côté opposé à l'incendie est limitée.


