PRODEC-R
Deckenschott

Kurzinfos

  • Klassifizierung: FLI-VE(ho+ve)90
  • Dimensionen: DN100 bis DN160
p

Besondere Merkmale

  • Keine regelmäßige Kontrollprüfung gemäß ÖNORM H 6027
  • Rohranschlussstutzen für weiterführende Luftleitungen
  • Geringer Druckverlust
  • Einfache Montage und Nachrüstung

Produktbeschreibung

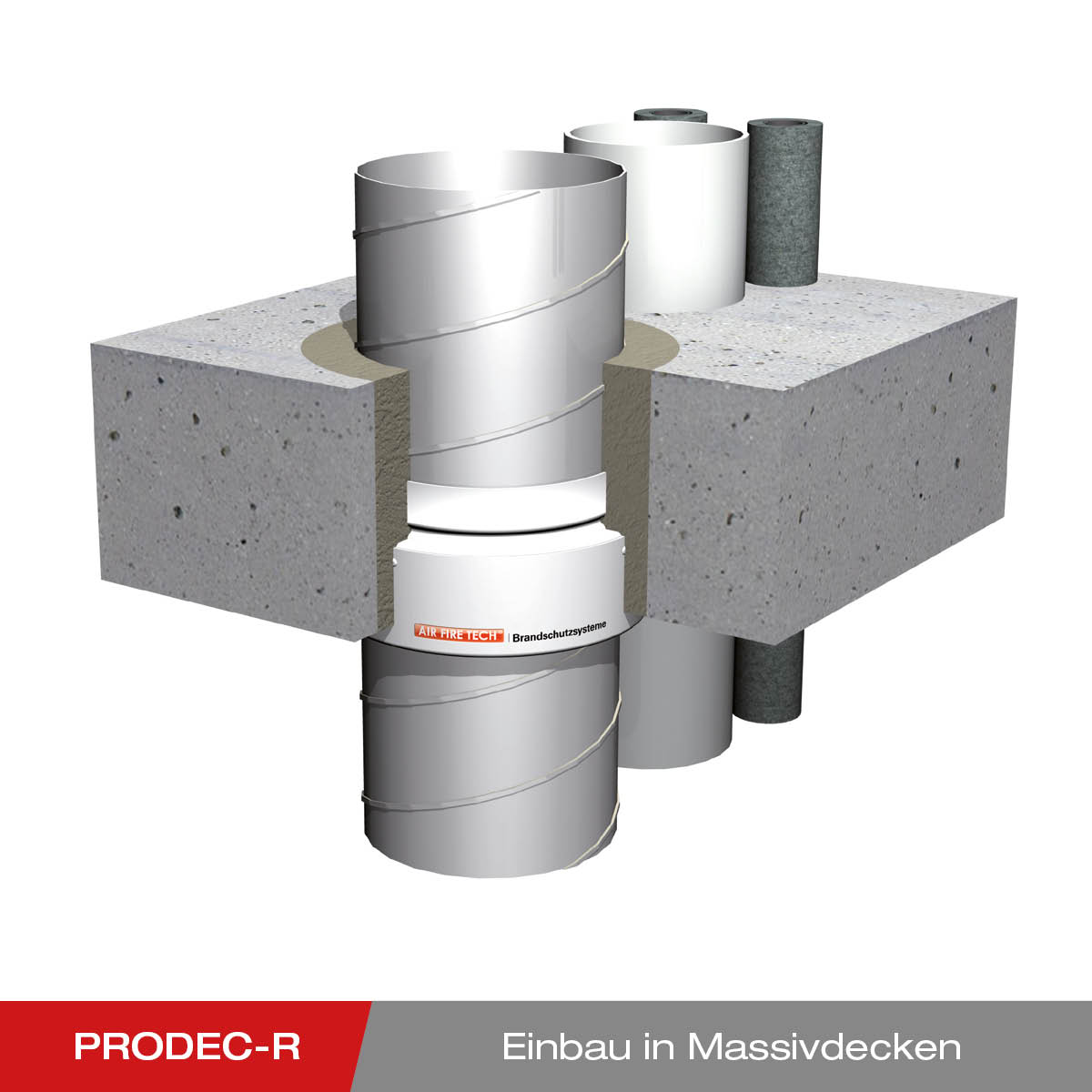

Das Deckenschott PRODEC-R für die eingesetzte Montage dient zur Abschottung von Luftleitungen aus Wickelfalzrohren.

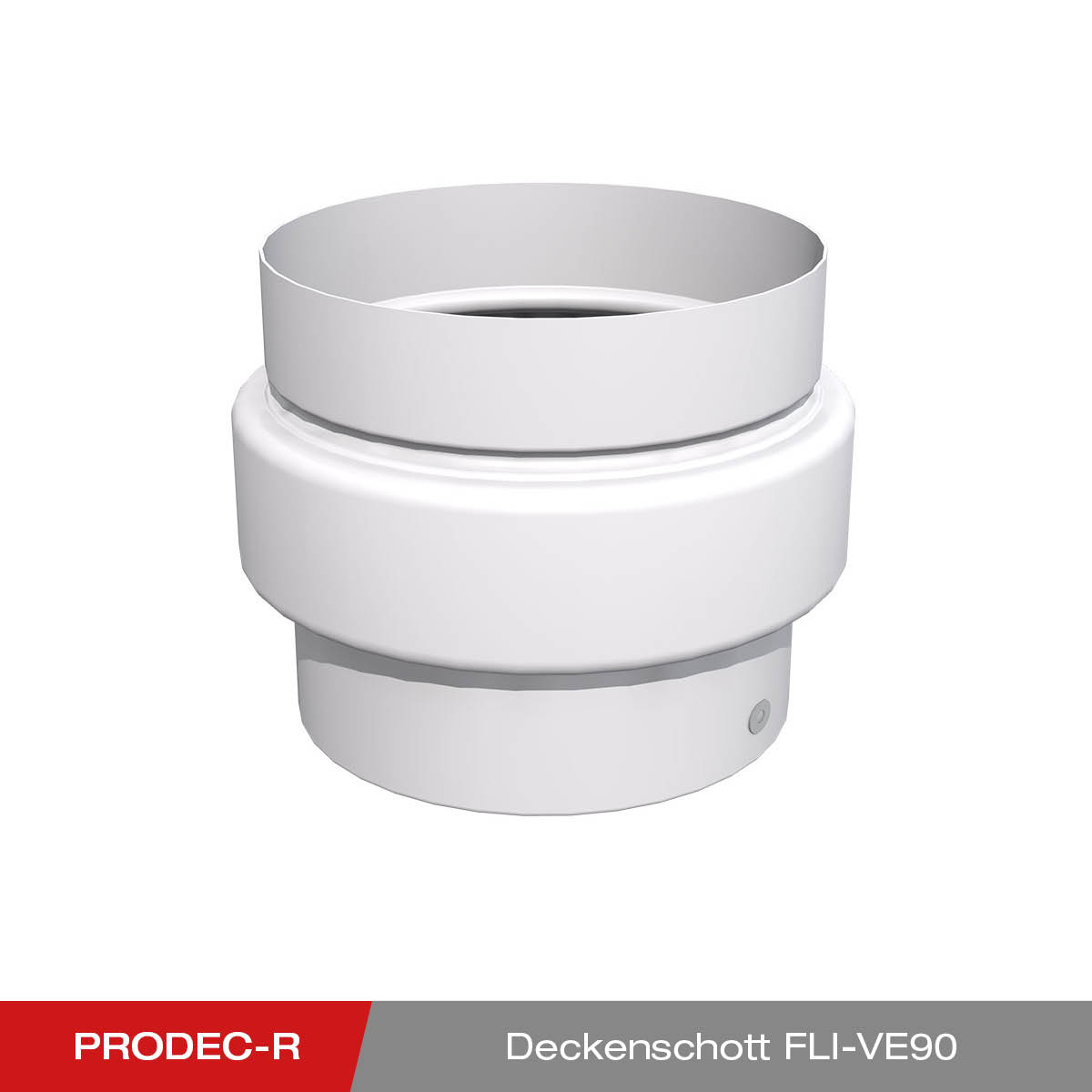

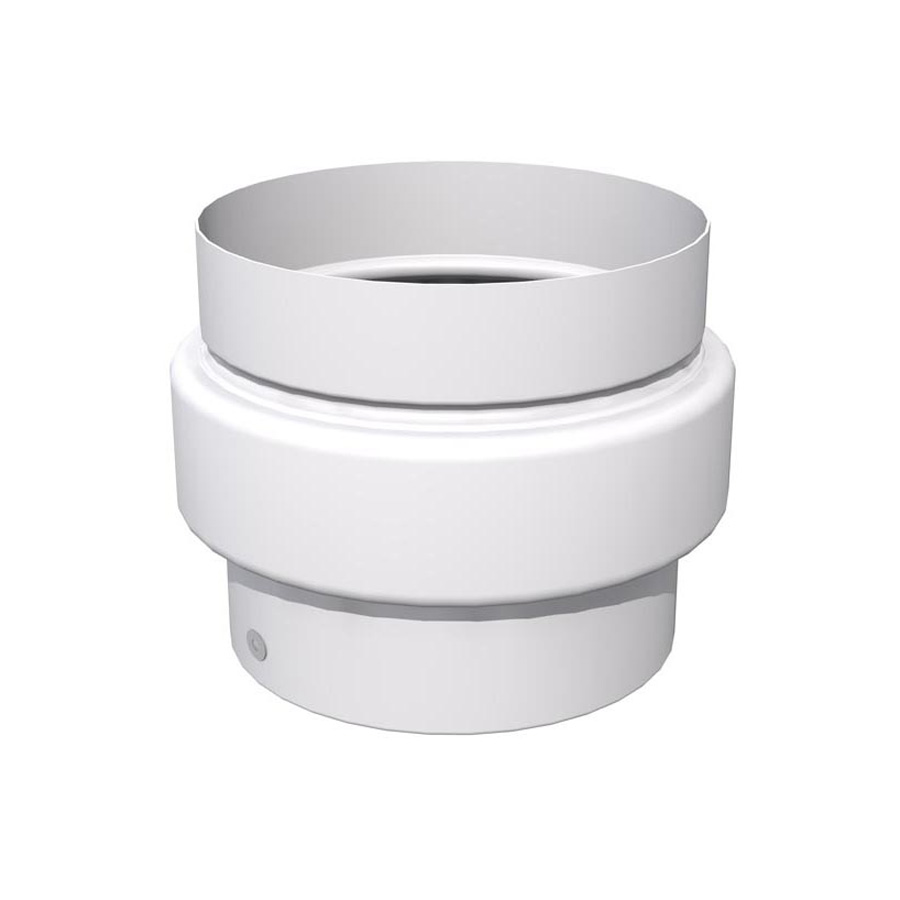

Es besteht aus einem weiß pulverbeschichteten Stahlblechgehäuse mit Rohranschlussstutzen. Im Inneren des Gehäuses befinden sich der Dämmschichtbildner sowie die pulverbeschichteten Klappenblätter, welche mittels thermischer Auslösevorrichtung in offener Stellung gehalten werden.

Funktionsweise

Im Brandfall reagiert die thermische Auslösevorrichtung zwischen 70°C und 75°C und die Klappenblätter schließen mittels Federkraft. Anschließend expandieren die Dämmschichtbildner – der Rohrquerschnitt wird verschlossen und die Wärmeübertragung auf die brandabgekehrte Seite wird eingeschränkt.

Weitere Informationen

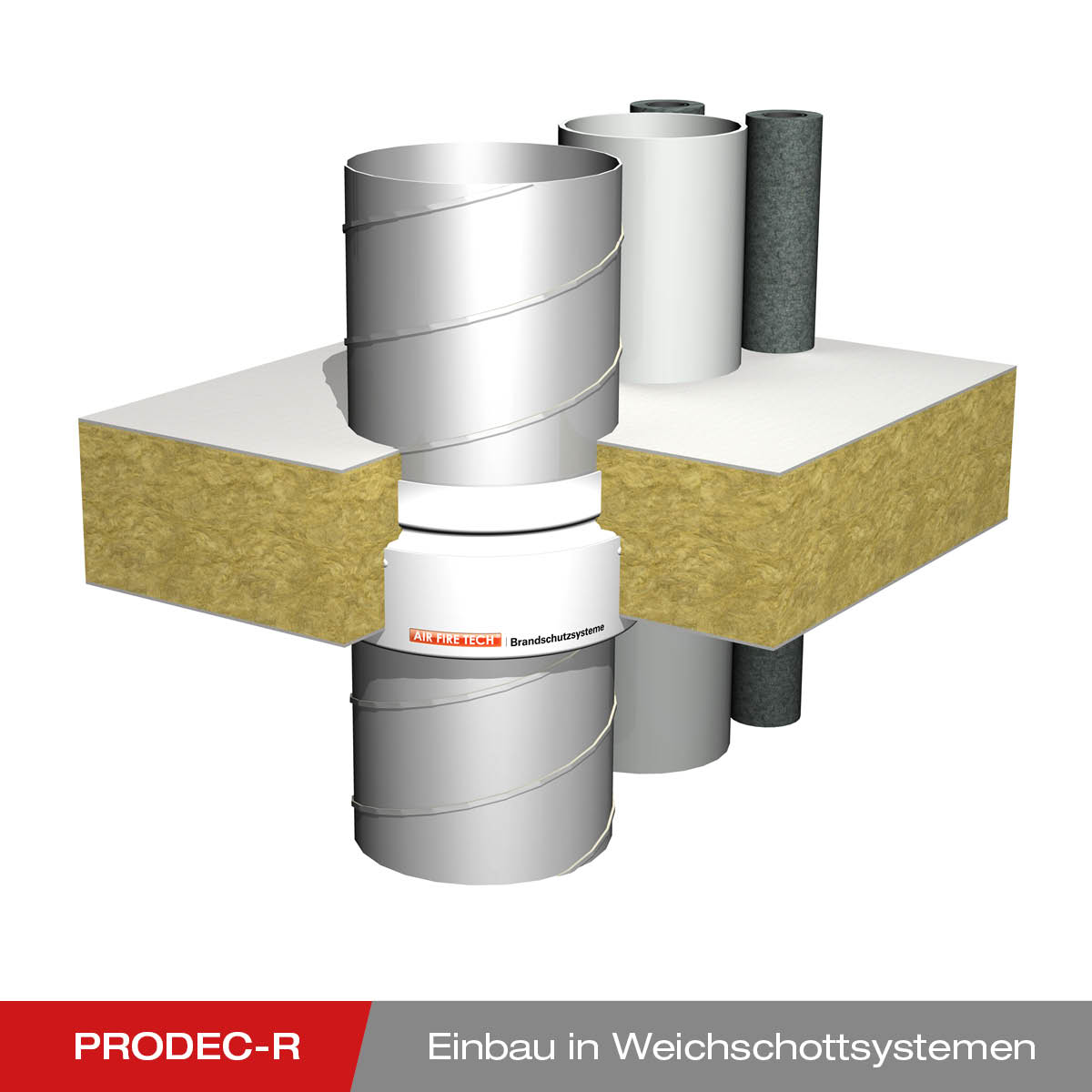

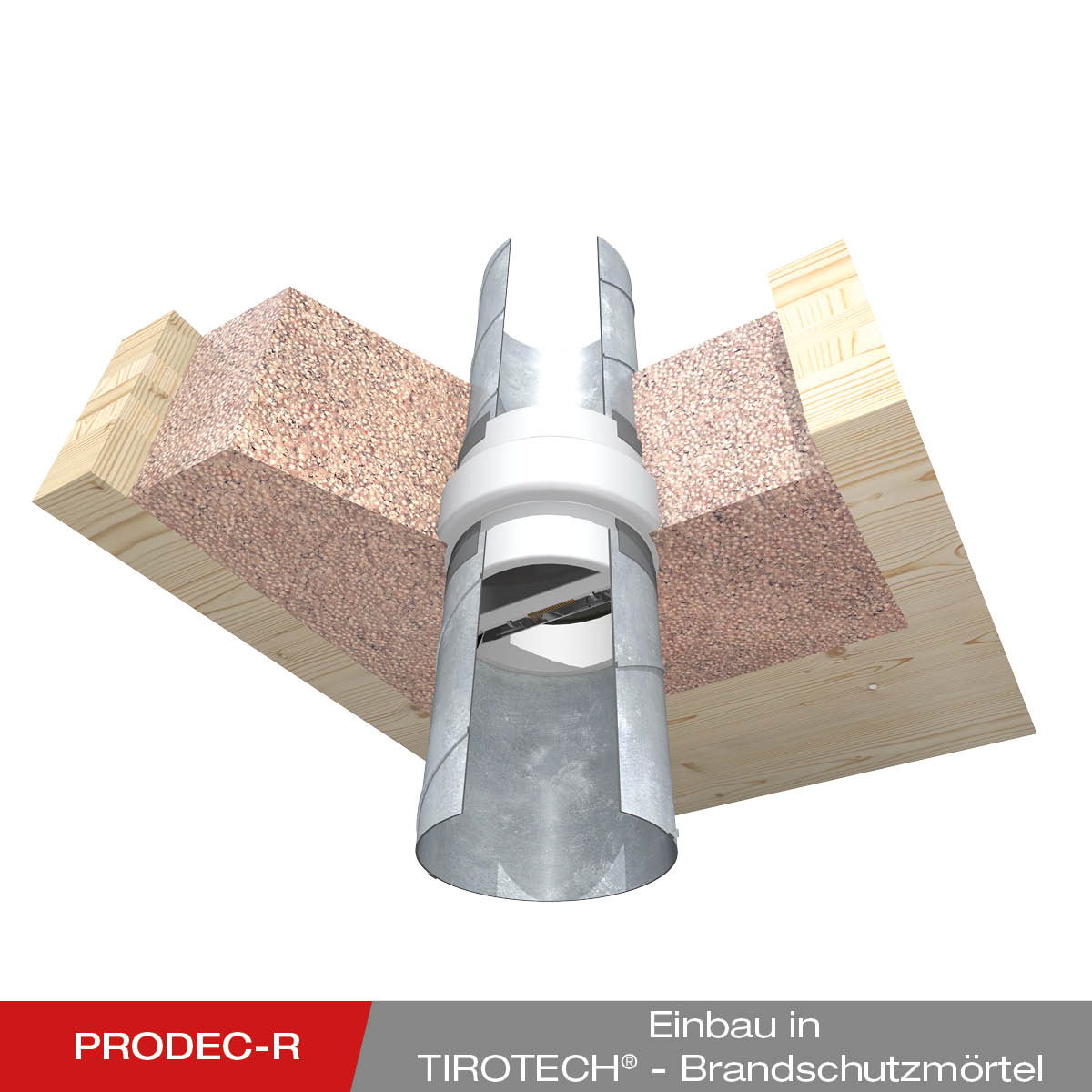

Zulässige Trennbauteile

Abstandsregelung



Grössentabelle

Art-NrTypNenngrößeVE
9541100 PDC-R/DN100 100 mm 18
9541125 PDC-R/DN125 125 mm 10
9541160 PDC-R/DN160 160 mm 8
