PRODEC-R KST
Cloison de séparation FLI-VE90

Brèves informations

  • Classification : FLI-VE(ho+ve)90
  • Dimensions : DN100 à DN160
  • Pour les conduites de ventilation en plastique POLO-KAL NG

Téléchargements

Instructions de montage
Brochure
Texte de l'appel d'offres

Autres langues

Anglais
Brochure sur la construction en bois



Français
Brochure sur la construction en bois



Néerlandais
Brochure sur la construction en bois



Estonie
Brochure sur les structures en bois



En letton
Brochure sur la construction en bois



En lituanien
Brochure sur les constructions en bois



p

Caractéristiques particulières

  • Pas d'essai de contrôle régulier selon ÖNORM H 6027
  • Raccord de tuyau pour des conduites d'air supplémentaires
  • Faible perte de pression
  • Montage et mise à niveau faciles

Description du produit

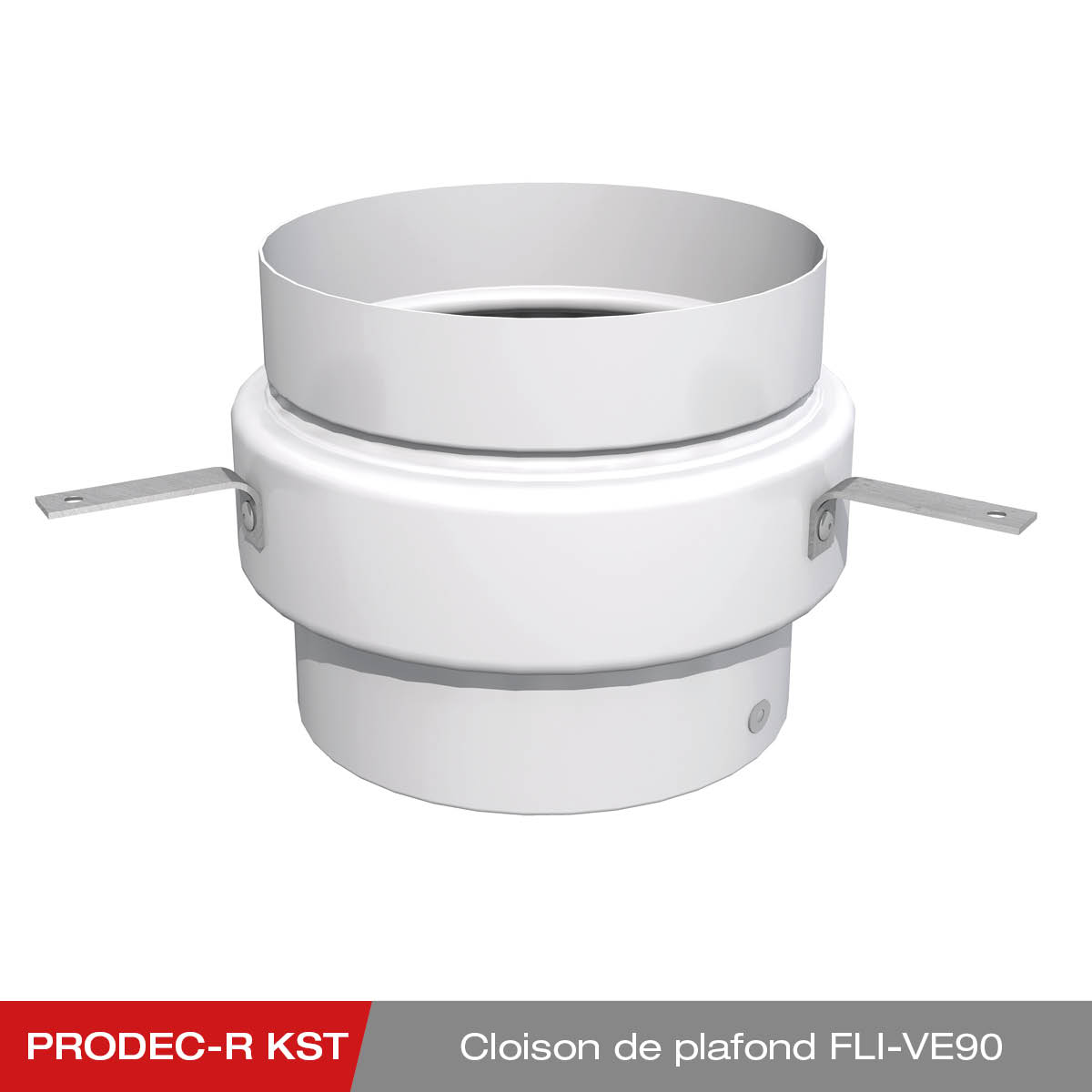

La cloison de plafond avec élément de fermeture mécanique PRODEC-R KST pour le montage encastré sert à cloisonner les conduits d'air en tubes en plastique POLO-KAL NG.

Il se compose d'un boîtier en tôle d'acier peint en blanc par poudrage et d'un raccord de tuyau. Les trois pattes de montage à l'extérieur du boîtier garantissent une position inchangée de la cloison de plafond en cas d'incendie. A l'intérieur du boîtier se trouvent la couche isolante ainsi que les lames de clapet revêtues par poudre, qui sont maintenues en position ouverte par un dispositif de déclenchement thermique.

Fonctionnement

En cas d'incendie, le dispositif de déclenchement thermique réagit entre 70°C et 75°C et les lames du clapet se ferment par la force d'un ressort. Ensuite, les agents isolants se dilatent - la section transversale est fermée et la transmission de chaleur vers le côté opposé à l'incendie est limitée.

Plus d'informations

Éléments de séparation autorisés

Régulation de la distance



Tableau des tailles

N° d'art.TypeTaille nominaleVE
9541101 PDC-R KST/DN100 100 mm 18
9541126 PDC-R KST/DN125 125 mm 10
9541161 PDC-R KST/DN160 160 mm 8
