GV
Siphon avec tubulure de drainage et siphon à membrane

Brèves informations

  • Dimension : DN100

Téléchargements

p

Caractéristiques particulières

  • Sans hauteur d'eau de barrage
  • Étanche aux odeurs dans le sens inverse du flux

Description du produit

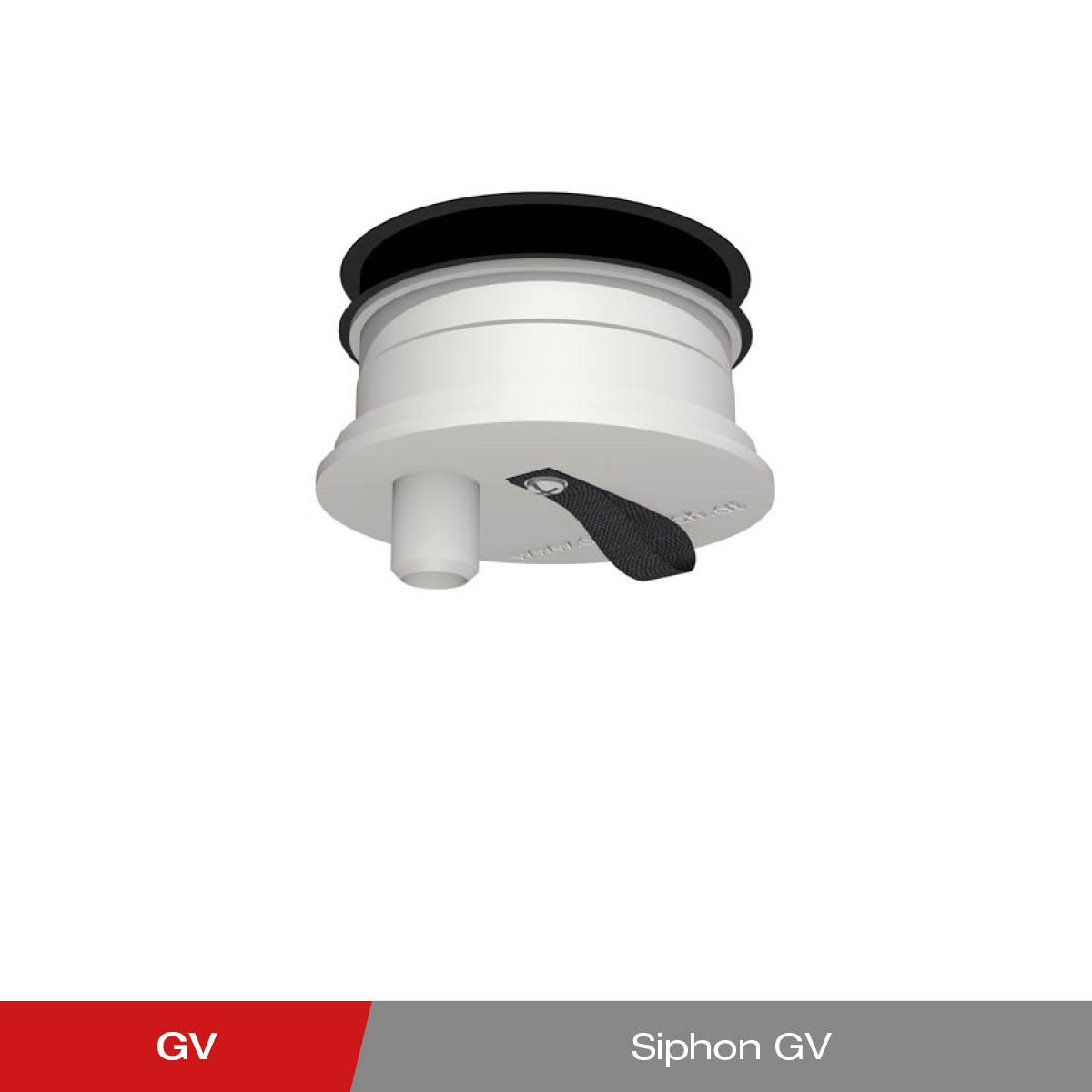

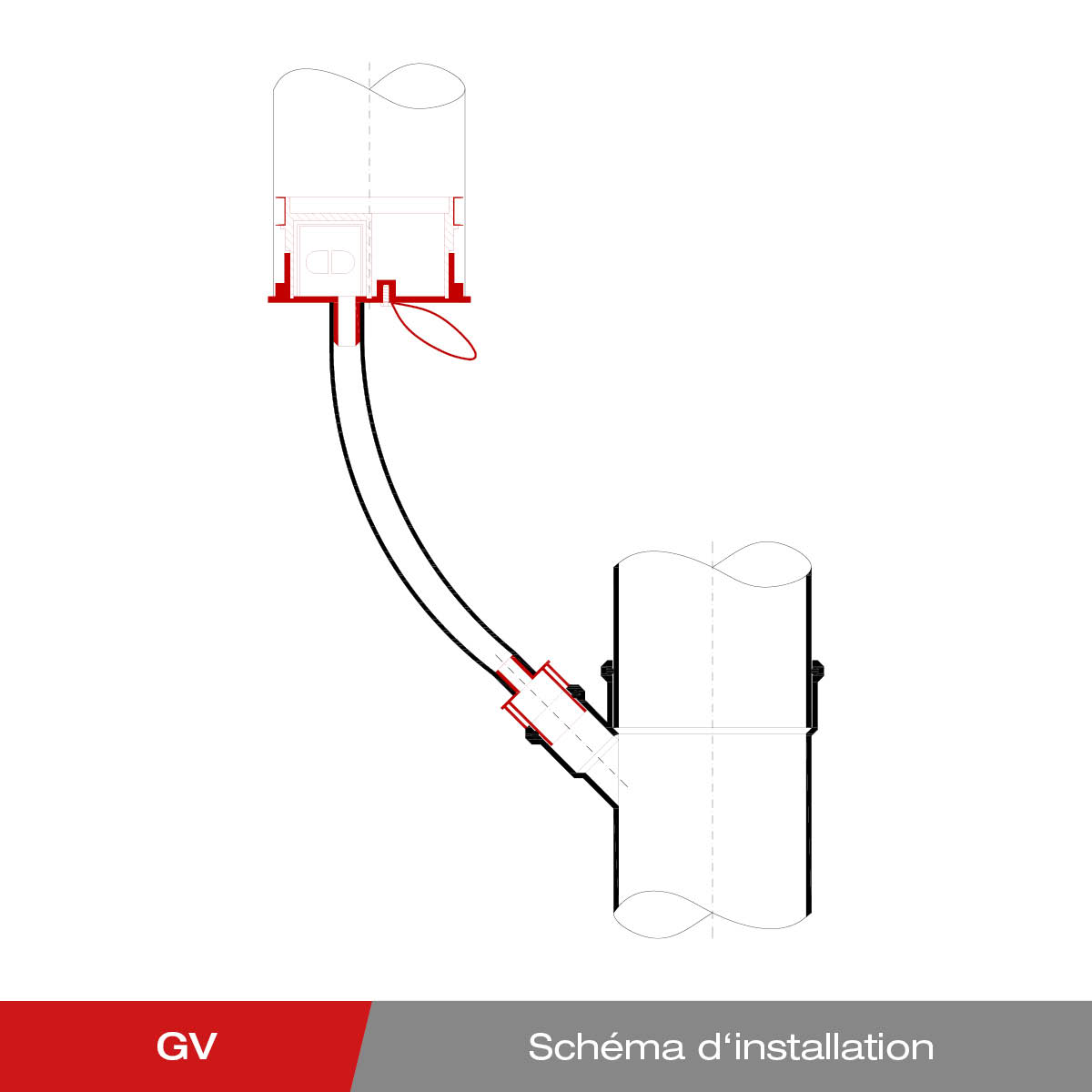

Le siphon avec tubulure de drainage et siphon à membrane intégré sert à évacuer les condensats dans les points bas des conduites de ventilation.

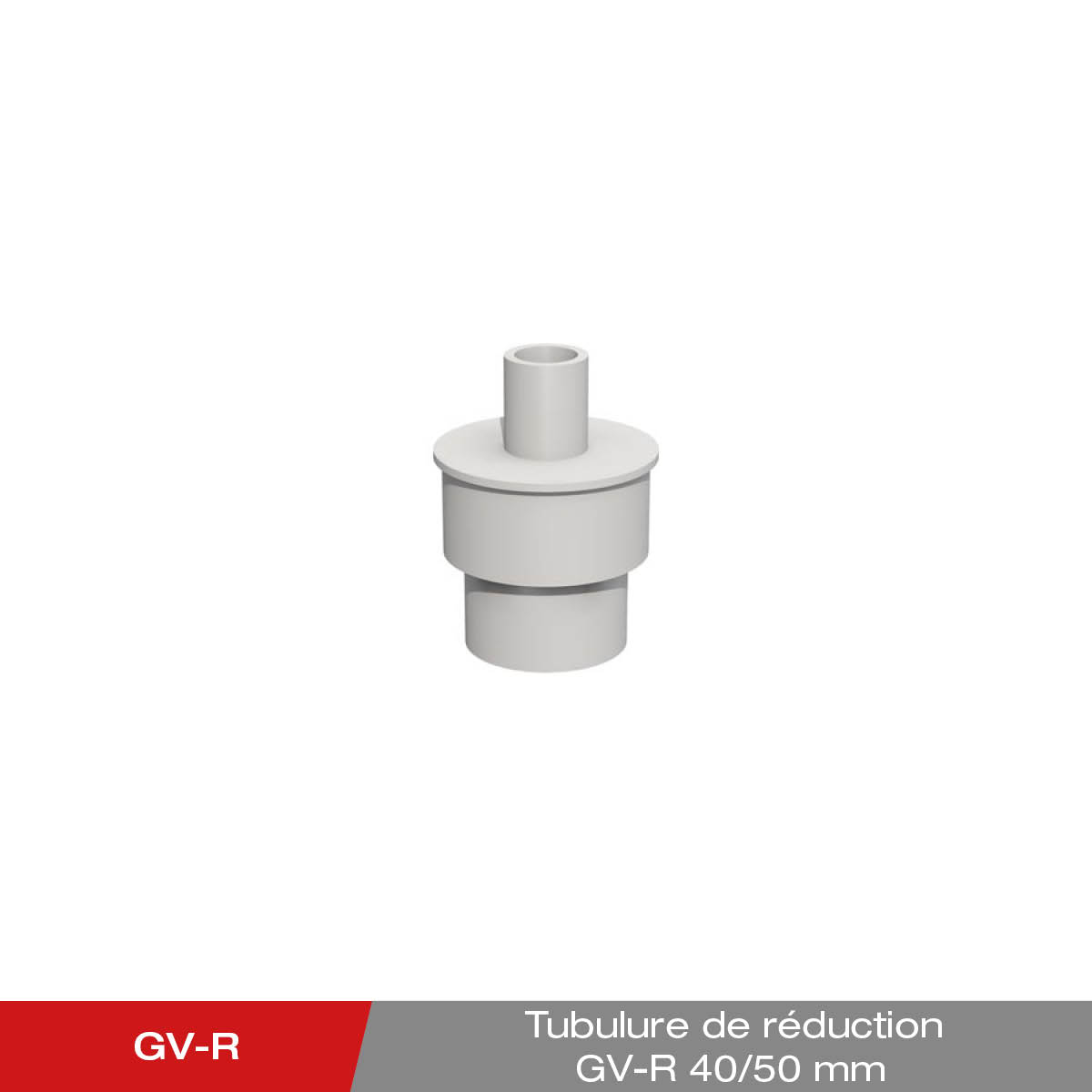

Il se compose d'un boîtier en plastique avec un siphon à membrane intégré. Le joint à lèvres en U garantit un maintien sûr dans la conduite. La tubulure de réduction GV-R incluse permet de passer d'un tuyau de 3/4″ à un diamètre de tuyau de 40 mm ou 50 mm.

Fonctionnement

Plus d'informations

Tableau des tailles

N° d'art.TypeTaille nominaleVE
8080100 GV/DN100 Siphon anti-odeur 100 mm 30

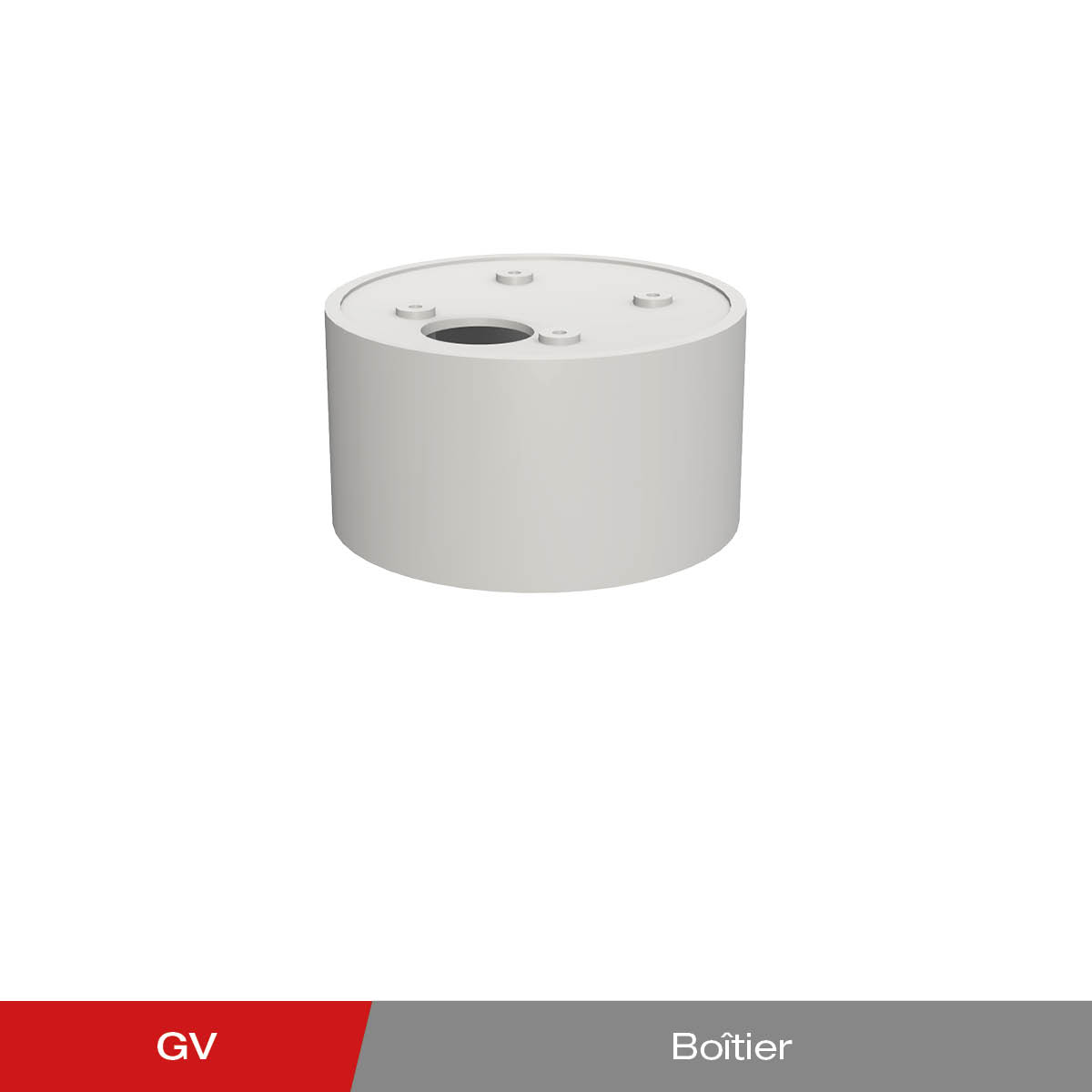

8080110 GV-G/DN100 Boîtier pour siphon 100 mm 48
